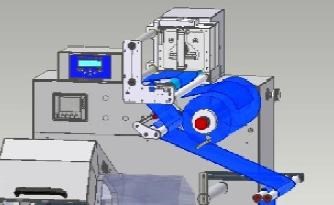

Porta Bobinas

Porta bobinas con dos conos para el bloqueo manual de la bobina de film.
Regleta numerada para poder centrar la bobina.
Freno con pomo de regulación de frenado para mantener la tensión del film.
Rodillos para el devanado del film y entrega al túnel formador.
Soporte para codificador opcional.

Cinta transportadora

Cinta transportadora de salida de banda de poliuretano de 800mm de
longitud protegida por una tapa de policarbonato transparente dividida
en un tramo fijo y otro abatible.
Es accionada desde el motor del grupo de corte.

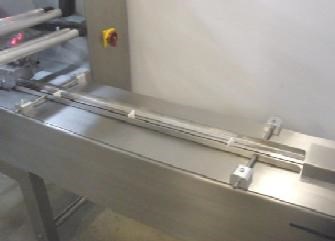

Cinta de entrada

Arrastre de los productos a empaquetar mediante paletas de POM
intercambiables, fácilmente extraíbles sin necesidad de usar herramientas y certificadas para estar en contacto con productos de alimentación.
Guías laterales de acero inoxidable, regulables según el ancho de los productos.
Todas las partes en contacto con los productos son de acero inoxidable
ASI 304 o plásticos homologados para el contacto con alimentos.
Cinta transportadora de paletas con un total de 1 mt de longitud.

Sentido de avance de los productos en la cinta

Se pueden empaquetar productos unitarios o agrupados siempre que esta agrupación sea ordenada, en el ejemplo solo se podrán empaquetar en este sentido productos regulares y de un ancho suficiente que evite la parada o retraso del último producto en el punto de transferencia de los empujadores al film.

Grupo de soldadura y corte rotativo

Grupo de soldadura y corte Ø120 con 1 mordaza.
Soldadura estándar con estrías longitudinales y corte recto.
Resistencias y sonda situadas en los extremos de la mordazas con un control preciso de la temperatura.
Sistema de detección de atrapamiento que detiene la empaquetadora en el caso de quedar atrapado un producto entre las mordazas.
El grupo de soldadura y corte así como el de ruedas de soldadura está protegido con una tapa de poli carbonato transparente con una puerta de acceso y con micro de seguridad de manera que al abrir la puerta la máquina se para automáticamente.

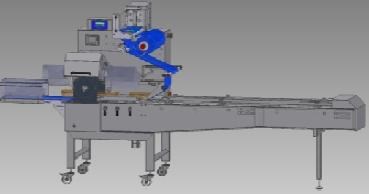

Chasis

Chasis construido en acero inoxidable ASI 304 satinado.
Montada sobre ruedas.
Cuadro eléctrico situado en la puerta posterior de la máquina. Grado de protección IP34.
Funcionamiento de la máquina de derecha a izquierda.
Equipo eléctrico marca Siemens con servo motores.

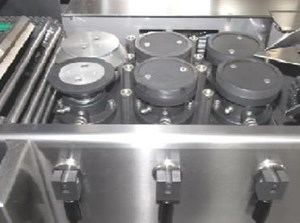

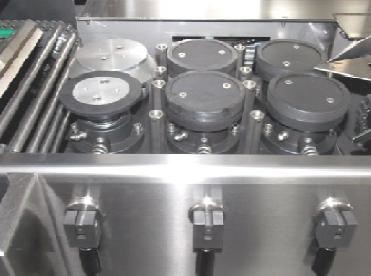

Ruedas de soldadura

Compuesto por tres juegos de ruedas de 100 mm de diámetro, primer juego de ruedas frías, segundo juego de calentamiento y ultimo juego con ruedas cónicas para un perfecto doblado de la soldadura
inferior.
Todas ellas tienen movimiento para la tracción del material.
Auto-enhebrado del film.
Apertura manual de los tres juegos de ruedas mediante maneta.
Resistencias circulares y tubulares para obtener un mejor reparto de la temperatura.
Sonda en el interior de las ruedas, para evitar errores de lectura.

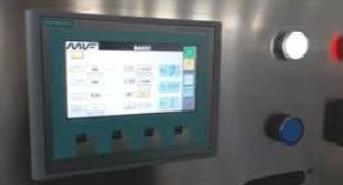

Pantalla tactil en color Siemens

Memorización de parámetros para los distintos productos.
Ajuste del largo de la bolsa y del centrado de la impresión del film (opcional).
Ajuste de la velocidad de trabajo en paquetes al minuto.
Control por pantalla de la temperatura de soldadura en ruedas y mordazas.
Sincronización automática de los empujadores con respecto al grupo de soldadura y corte.

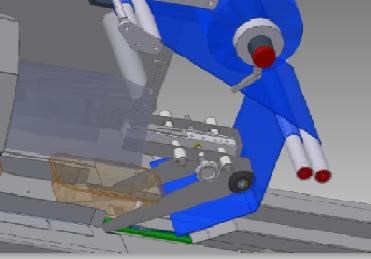

Tunel formador

Regulación del ancho mediante volante con visualización por escala milimétrica.
Regulación manual en altura y avance.
Alas formadoras del tubo de film intercambiables de distintas medidas dependiendo de los formatos a empaquetar y construidas en acero inoxidable ASI 304.
